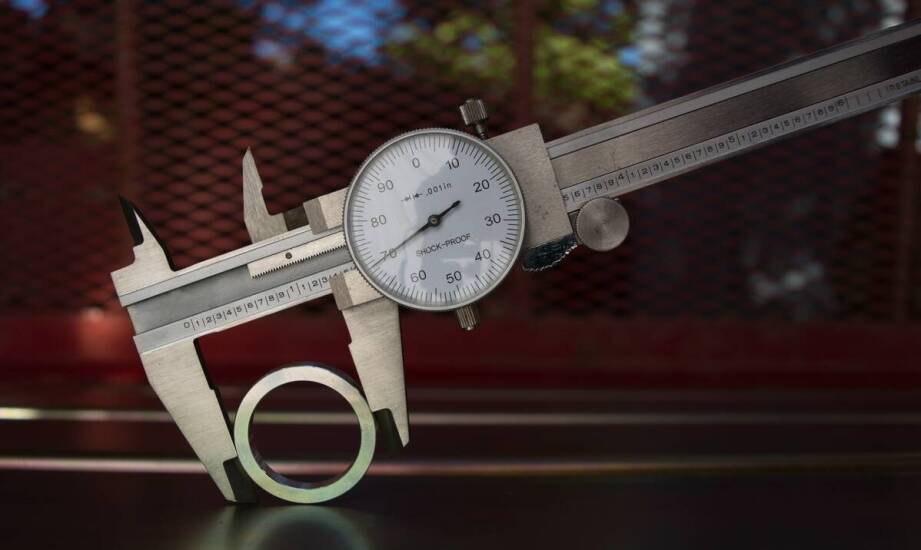

Kiedy akredytowane wzorcowanie suwmiarki i mikrometru staje się warunkiem wiarygodnej kontroli jakości

W zakładach obróbczych i warsztatach mechanicznych błędne pomiary wymiarów detali bardzo często skutkują odrzutem całej serii produkcyjnej, co generuje wymierne straty finansowe. Systemy zarządzania jakością, opierające się na międzynarodowej normie ISO 9001, bezwzględnie wymagają stosowania zweryfikowanych przyrządów pomiarowych na każdym etapie wytwarzania. Nawet nowoczesny sprzęt metrologiczny wysokiej klasy ulega naturalnemu zużyciu mechanicznemu podczas codziennej eksploatacji. Mikrozabrudzenia smarami i drobnymi opiłkami powodują narastające odchyłki wskazań, z których operator maszyny początkowo zupełnie nie zdaje sobie sprawy. Taki stan rzeczy powoli podważa wiarygodność całego procesu kontroli technicznej w firmie produkcyjnej. Odpowiedzią na to ryzyko staje się oficjalne, udokumentowane sprawdzanie narzędzi przed ich ponownym dopuszczeniem do pracy na hali obróbczej.

Standardy i rygorystyczny przebieg weryfikacji sprzętu

Podstawowym zadaniem metrologii w przemyśle metalowym jest zapewnienie spójności i ścisłej powtarzalności. Terminologia w tej specyficznej dziedzinie bywa jednak myląca dla wielu inżynierów. Wzorcowanie przyrządu polega wyłącznie na precyzyjnym porównaniu jego wskazań z uznanym wzorcem odniesienia w ustalonych z góry warunkach fizycznych. Proces ten nie obejmuje mechanicznej korekty błędów, a jedynie dokładnie opisuje faktyczny stan urządzenia w momencie badania. Z kolei potoczna kalibracja często zakłada dodatkowo celową ingerencję w mechanizm, nazywaną w profesjonalnej nomenklaturze adiustacją. Wewnętrzna kontrola realizowana przez dział utrzymania ruchu to z reguły uproszczone sprawdzanie warsztatowe. Rzetelne świadectwo wzorcowania wydane przez laboratorium ze znakiem akredytacji PCA jest mocnym dowodem bezpieczeństwa podczas audytów zewnętrznych. Dokument ten jednoznacznie potwierdza, że badanie przebiegło zgodnie z rygorystycznymi wymaganiami normy PN-EN ISO/IEC 17025.

Przygotowanie miarodajnego pomiaru wymaga zachowania stabilnych warunków środowiskowych i użycia wzorców o odpowiednio dobranej klasie dokładności. Wymagania te zależą wprost od stosowanej w danym laboratorium procedury badawczej. Oficjalne wytyczne na przykład dla klasycznych suwmiarek wskazują zazwyczaj optymalną temperaturę na poziomie 20 °C ± 2 °C oraz polecają wykorzystanie płytek wzorcowych klasy 1. Warto pamiętać, że laboratoria płynnie dostosowują parametry odniesienia do badanej wielkości fizycznej i konstrukcji samego miernika. Procedura zawsze rozpoczyna się od jednoznacznej identyfikacji przyrządu i oceny widocznych uszkodzeń powierzchni roboczych. Dokładne wyczyszczenie szczęk suwmiarki lub wrzeciona mikrometru eliminuje fałszujące wynik zabrudzenia warsztatowe przed rozpoczęciem właściwych testów. Następnie sprzęt stabilizuje się termicznie w otoczeniu referencyjnym. Laborant bada wartości w co najmniej pięciu punktach całego zakresu pracy, sprawdzając pomiary zewnętrzne, wewnętrzne oraz wskazania głębokościomierza. Zespół techniczny skrupulatnie rejestruje odchyłki, histerezę oraz powtarzalność, co ostatecznie zamyka praktyczny etap badania.

Interpretacja certyfikatu i zachowanie ciągłości metrologicznej

Prawidłowo wygenerowany dokument z akredytowanego laboratorium dostarcza działowi jakości pełnej wiedzy o aktualnym zachowaniu konkretnego przyrządu. Świadectwo zawiera techniczne dane sprzętu, opis panujących w trakcie testu warunków środowiskowych oraz kluczową tabelę błędów dla poszczególnych punktów pomiarowych. Fundamentalnym wskaźnikiem jakości oceny jest niepewność pomiaru, wyznaczana na podstawie szczegółowych wytycznych z europejskiego dokumentu EA-4/02. Parametr ten precyzyjnie określa przedział, w którym z założonym prawdopodobieństwem znajduje się rzeczywista wartość mierzona. Decyzja o dalszym użyciu narzędzia zawsze opiera się na wyliczonym kryterium zgodności i dopuszczalnej tolerancji technologicznej. Zależy ona bezpośrednio od specyfiki realizowanego detalu. Przykładowo zarejestrowana odchyłka rzędu 2 µm przy rozdzielczości 0,01 mm może całkowicie dyskwalifikować mikrometr z obróbki wykańczającej. Ten sam błąd często jednak pozwala na bezproblemowe stosowanie narzędzia w obszarze zgrubnego toczenia wielkogabarytowego.

Sprawdzanie wyposażenia wprost wspiera system zarządzania procesami funkcjonujący na podstawie normy ISO 10012. Gwarantuje ono pożądaną ciągłość metrologiczną poprzez nieprzerwane dowiązanie wszystkich pomiarów zakładu do krajowych lub międzynarodowych wzorców wyższego rzędu. Śląska firma Matbor Sp. z o.o. od wielu lat dostarcza do zakładów produkcyjnych twardościomierze, frezy z węglika spiekanego oraz nowoczesne sprawdziany. Równolegle spółka pomaga technologiom utrzymać rygorystyczny reżim produkcji, ułatwiając stały dostęp do usług wzorcowania narzędzi pomiarowych. Znajomość udokumentowanej historii błędów danego egzemplarza pozwala inżynierom na świadome korygowanie programów sterujących obrabiarkami CNC. Dzięki zaufaniu do zweryfikowanych wyników działy obróbki mechanicznej drastycznie minimalizują ryzyko wystąpienia poważnych rozbieżności wymiarowych na linii.

Wiarygodność używanego sprzętu nie jest wartością stałą, dlatego zaawansowane przedsiębiorstwa muszą aktywnie monitorować posiadany park narzędziowy. Harmonogram regularnego sprawdzania przyrządów powinien wynikać bezpośrednio z intensywności ich pracy oraz poziomu krytyczności nadzorowanego procesu. Codzienne użytkowanie suwmiarki na trudnym stanowisku szlifierskim narzuca znacznie krótsze interwały weryfikacji niż w przypadku analogicznego sprzętu leżącego w izolowanym pokoju kontrolnym. Dla stabilnych, rzadziej powtarzanych cykli pomiarowych bazowy interwał kilkunastu miesięcy może stanowić dobry punkt wyjścia do opracowania firmowej polityki jakości. Wysoce restrykcyjne operacje obróbcze nierzadko zmuszają jednak zakłady do wysyłania sprzętu do laboratoriów co kilka tygodni. Niezwykle ważnym elementem strategii jest ciągła obserwacja historycznej stabilności danego przyrządu na przestrzeni lat. Wyraźny, niepokojący wzrost niepewności pomiaru ujęty w najnowszym świadectwie stanowi ostateczny sygnał ostrzegawczy przed awarią. Wskazuje on na ukryte zużycie całego mechanizmu i wymaga bezwzględnego przyspieszenia terminu kolejnej rzetelnej oceny sprzętu.
